Soluzione di monitoraggio dello stato del veicolo nel trasporto su camion

Soluzione di monitoraggio dello stato del veicolo nel trasporto su camion

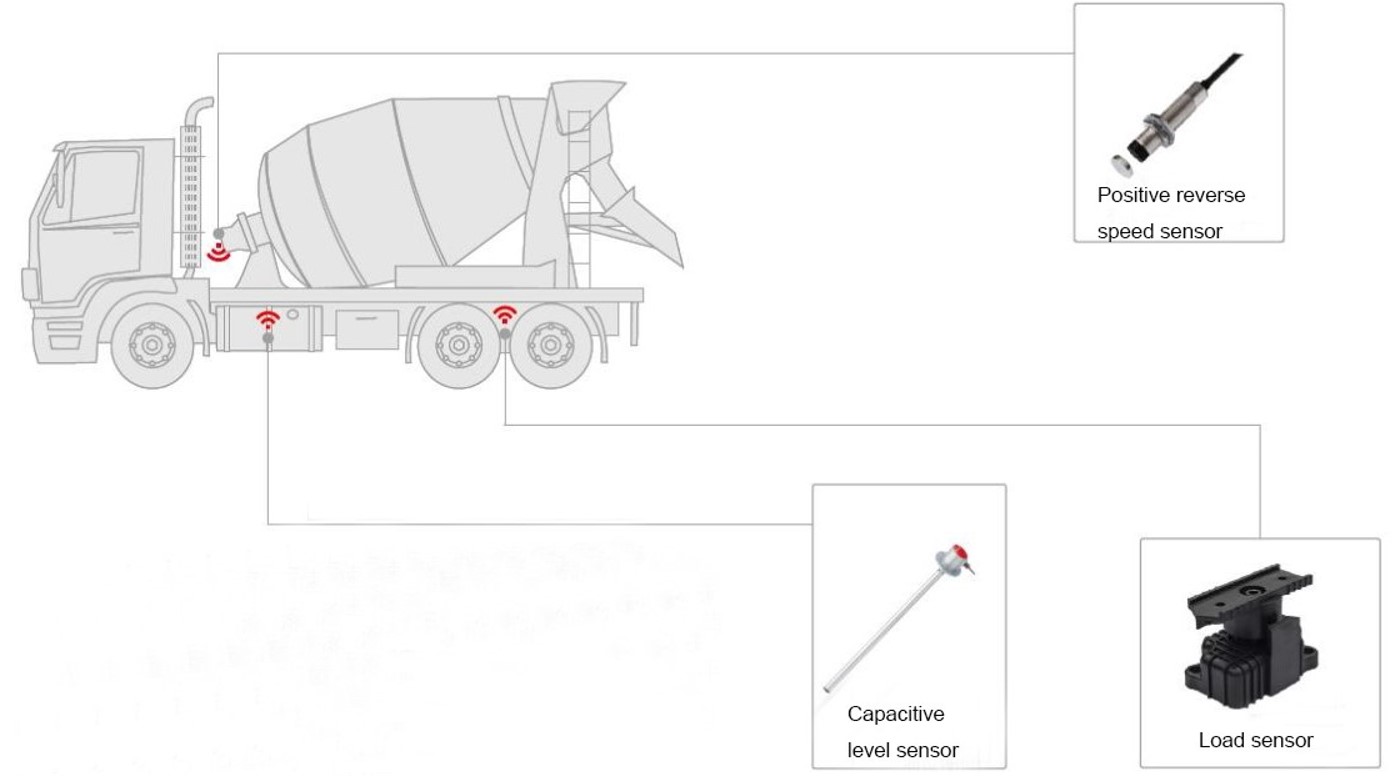

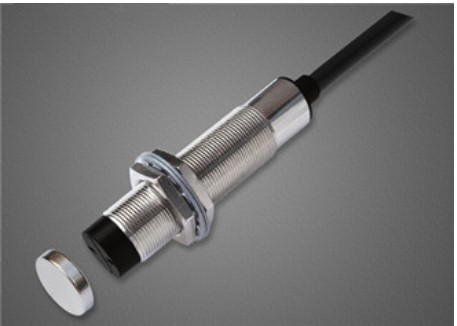

1. Il trasduttore tachimetrico positivo e inverso della serie SPH3A0 viene rilevato tramite il principio Hall, che richiede solo di fissare due magneti corrispondenti sull'asse e sulla ruota (i due magneti sono distribuiti simmetricamente e il polo N di un magnete deve essere rivolto verso il sensore e il polo S dell'altro magnete deve essere rivolto verso il sensore) e di fissare la freccia della superficie di rilevamento della sonda del sensore in modo che sia rivolta verso l'arco di rotazione del magnete.

Quando la ruota o l'asse ruota, il magnete sposta la sonda del sensore lungo la direzione della freccia, la linea 2 (linea blu) emette un segnale di rotazione positivo (livello basso), la linea 4 (linea bianca) emette un segnale di impulso di velocità di rotazione positivo; viceversa, la linea 2 (linea blu) emette un segnale di rotazione inversa (livello alto), la linea 4 (linea bianca) emette un segnale di impulso di velocità di rotazione inversa.

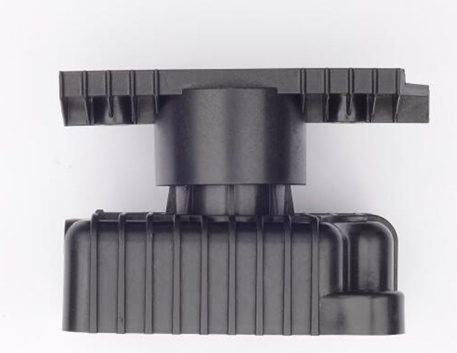

2. Il sensore di carico SAHX-120B è progettato secondo il principio di misurazione dell'angolo, poiché la variazione del carico del veicolo provoca la deformazione della molla a balestra e produce uno spostamento, e la variazione del peso del veicolo può essere monitorata misurando lo spostamento corrispondente.

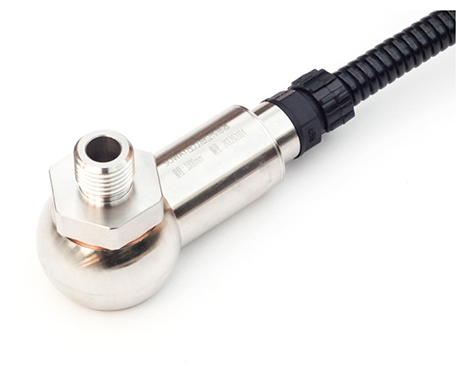

3. Il sensore di livello dell'olio serie SFP423, di tipo a pressione , rileva la variazione lineare della pressione generata dall'altezza del liquido e dal livello dell'olio. Utilizza il principio secondo cui l'estensimetro a semiconduttore subisce una variazione di pressione per produrre una variazione di resistenza e converte il segnale di resistenza in un segnale elettrico standard in uscita, che può essere visualizzato direttamente. L'altezza del livello del liquido può essere inviata al sistema di monitoraggio remoto tramite un dispositivo wireless.

Il sensore di livello del liquido a pressione può essere utilizzato per misurare con precisione il livello dell'olio in serbatoi di carburante per automobili, autocisterne, depositi di petrolio, ecc. L'intera macchina non presenta parti mobili o elastiche, è resistente agli urti, facile da installare, altamente affidabile, precisa e con un buon rapporto qualità-prezzo. È adatto anche per la misurazione e il monitoraggio di vari altri liquidi.

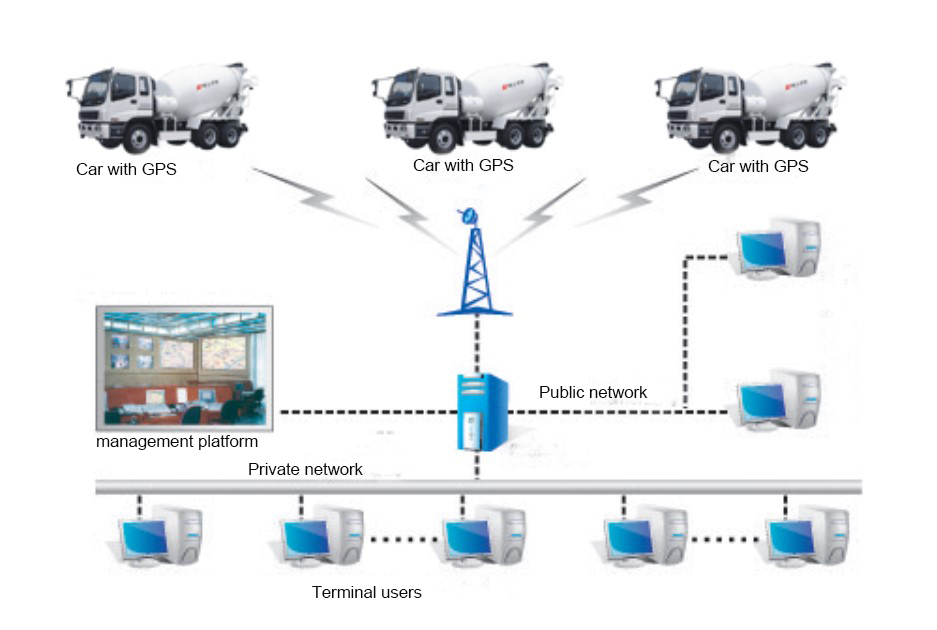

1. I sensori sopra menzionati sono dispositivi hardware separati; possono essere utilizzati con apparecchiature terminali e piattaforme di rete; i sensori sono responsabili della raccolta dei dati e del loro invio alla piattaforma di monitoraggio (come il sistema ERP) tramite l'apparecchiatura terminale GPS/Beidou del veicolo.

2. Il sensore fornisce dati di base e la piattaforma deve filtrare, analizzare ed elaborare i dati per implementare varie applicazioni.

3. Per gli utenti che non hanno installato il GPS, è possibile installare un modulo di trasmissione per raccogliere i dati sulla piattaforma di gestione dell'ufficio
