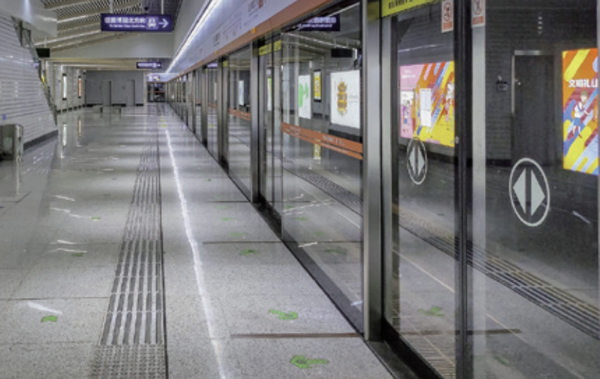

L'interruttore di prossimità magnetico è un termine generico per i sensori che sostituiscono i metodi di rilevamento a contatto come i finecorsa e mirano a rilevare oggetti senza contatto. Possono rilevare il movimento e le informazioni di presenza degli oggetti e convertirli in segnali elettrici. I prodotti in grado di rilevare la vicinanza di oggetti e la presenza o l'assenza di oggetti di rilevamento vicini senza contatto nei sensori sono collettivamente denominati "interruttori di prossimità", che sono composti da sensori a induzione magnetica, a capacità elettrostatica, a ultrasuoni, fotoelettrici, a Hall, ecc. Sono ampiamente utilizzati nelle applicazioni di allarme di posizione nei settori automobilistico, delle case intelligenti, della sicurezza e del controllo industriale.
Elevata stabilità, elevata affidabilità e elevata coerenza
Molteplici intervalli di sensibilità del campo magnetico, compatibili con il grilletto magnetico
Buona tenuta all'aria e lunga durata
Colore della calotta personalizzabile, direzione di uscita, fili, terminali, ecc.

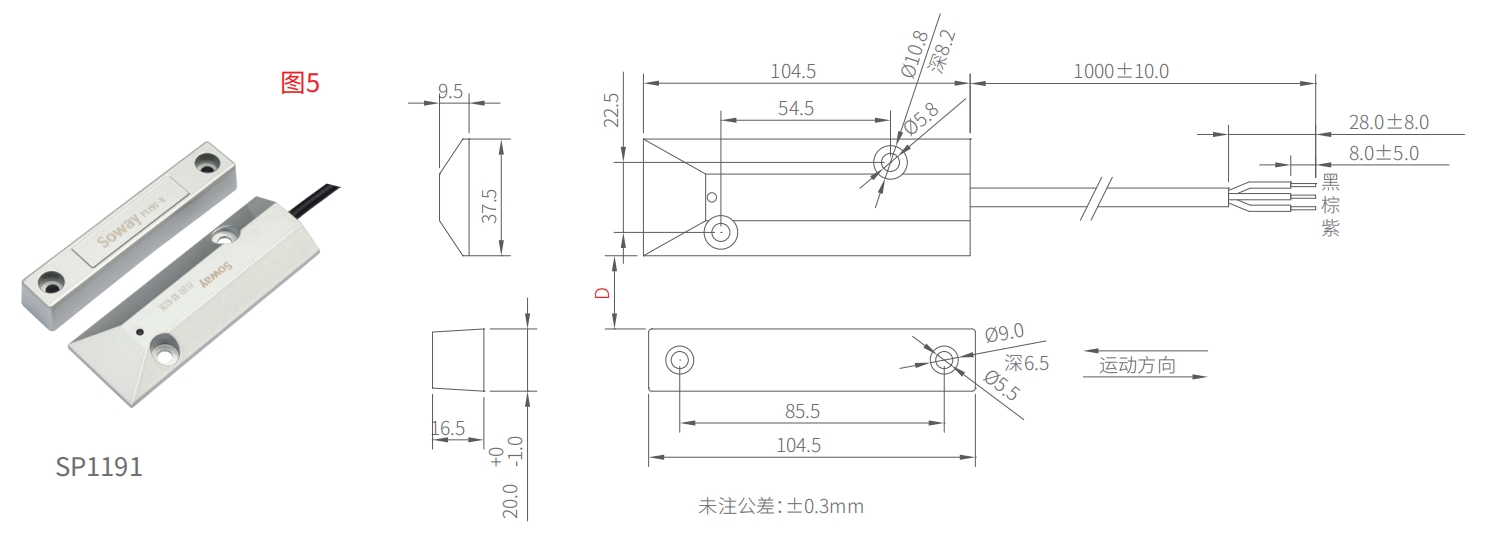

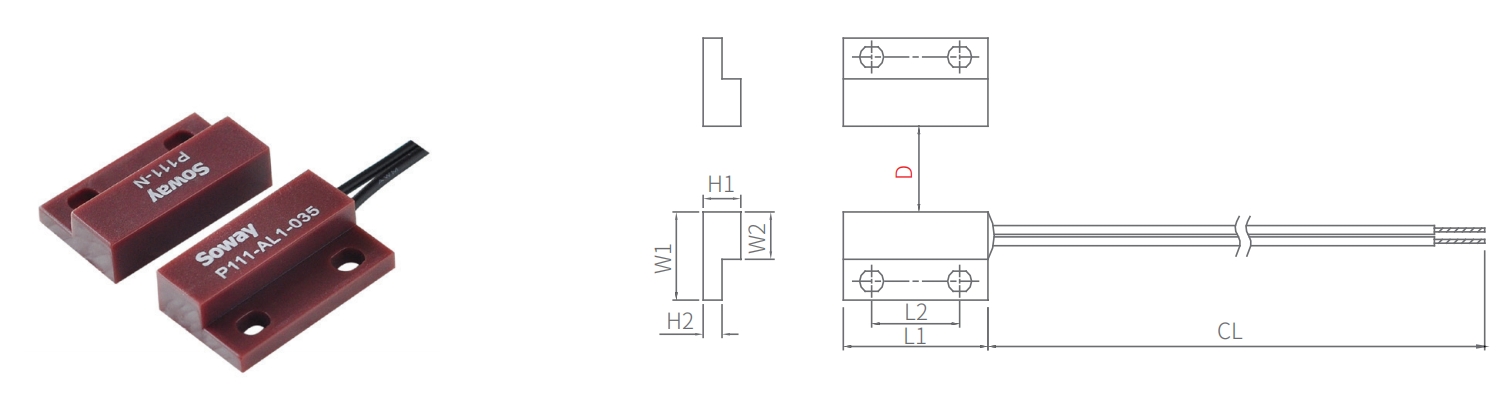

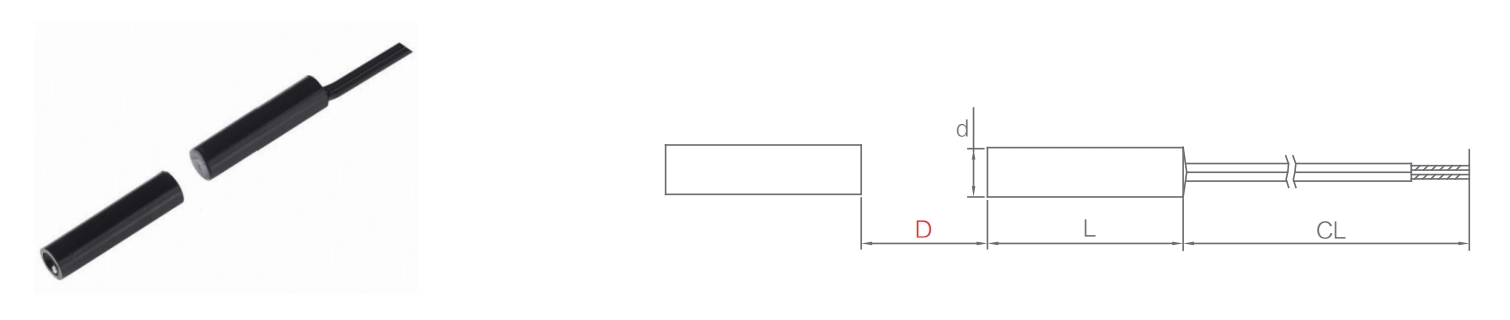

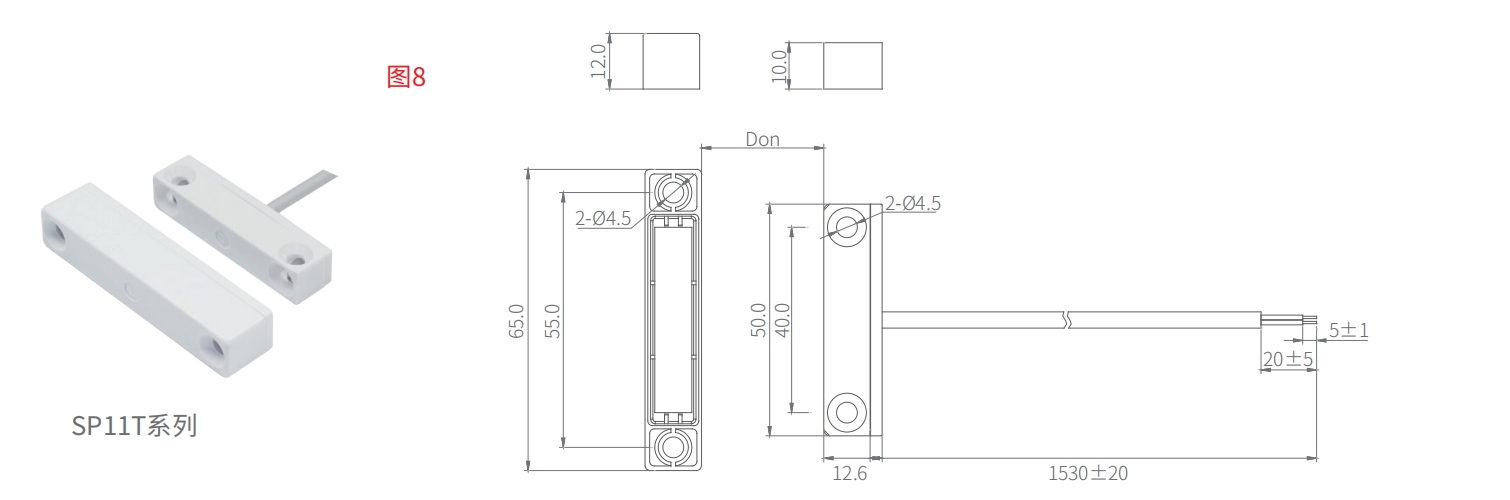

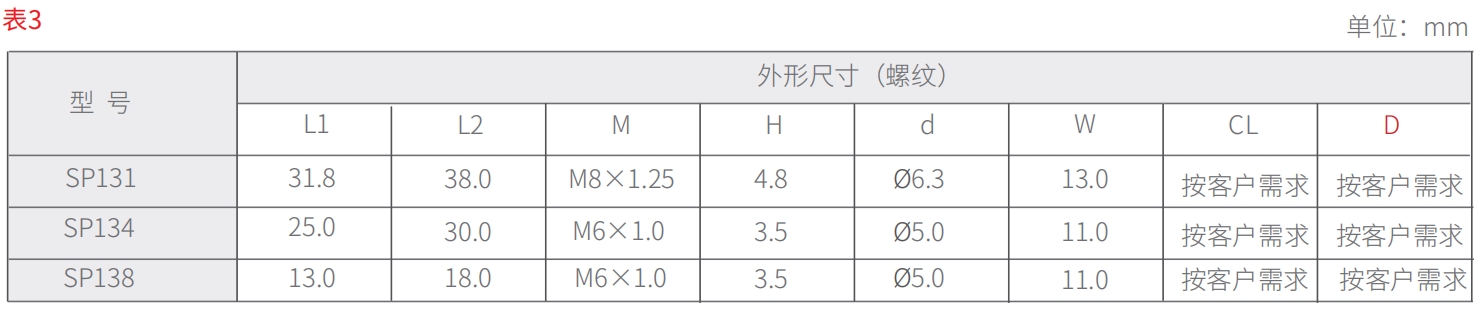

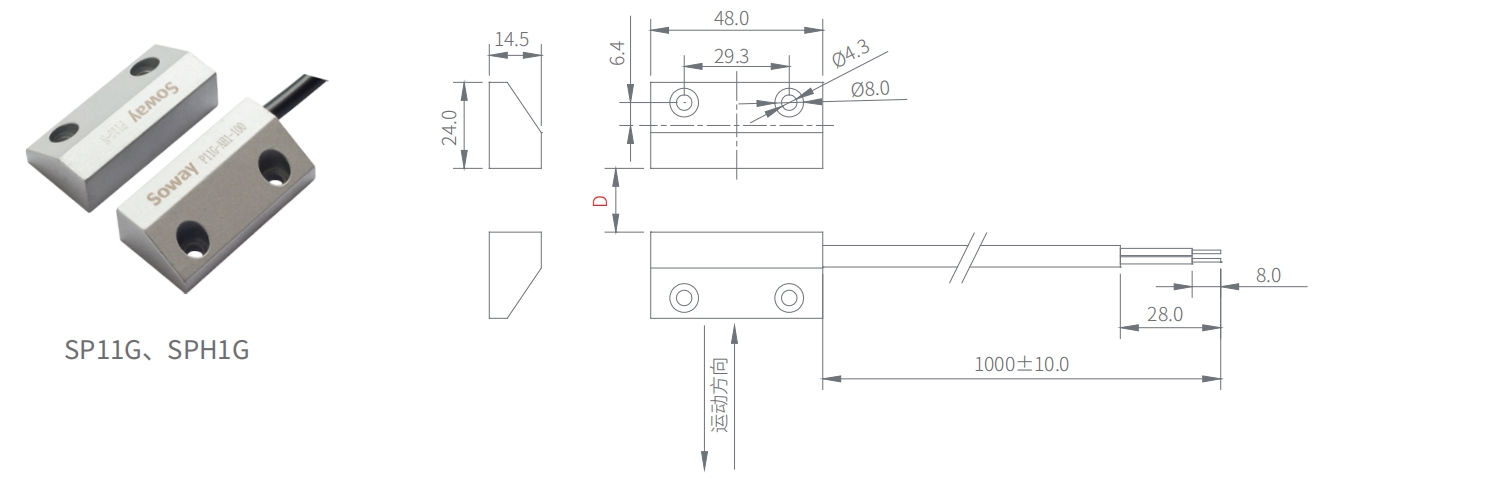

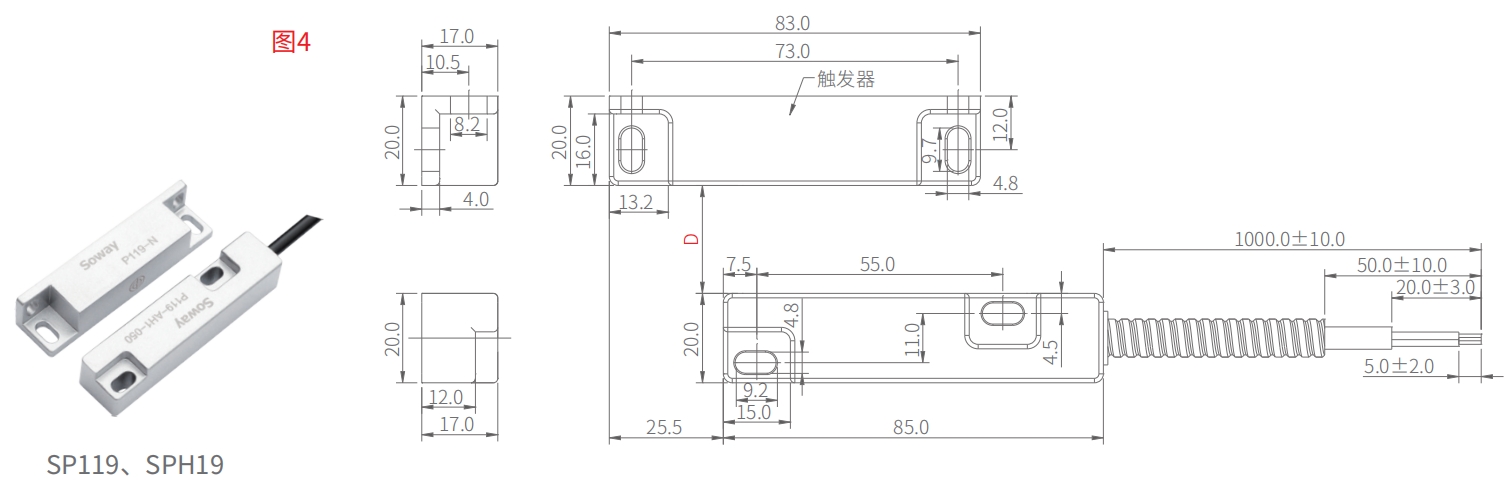

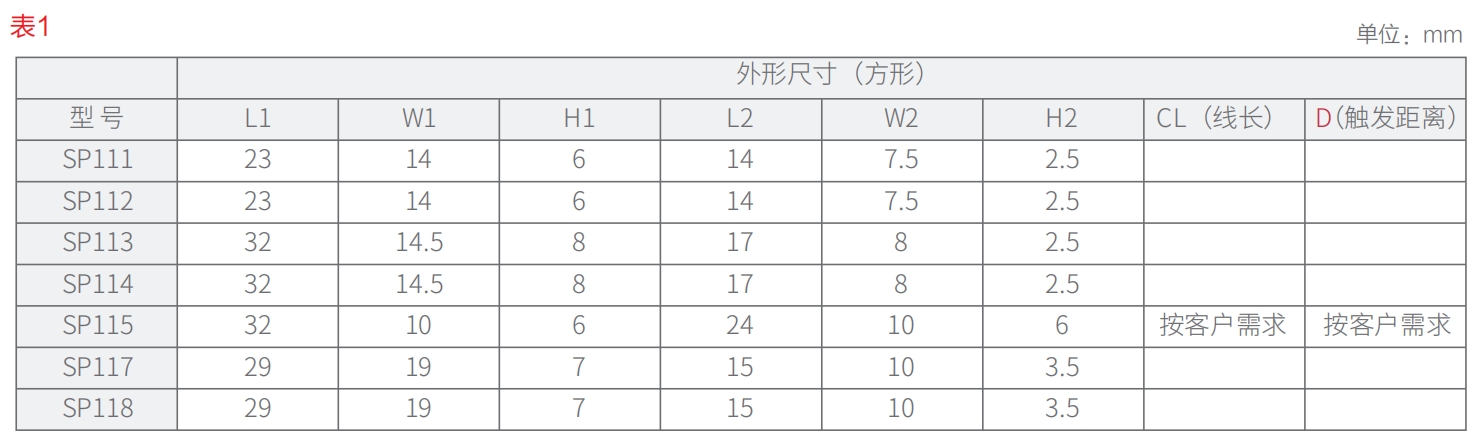

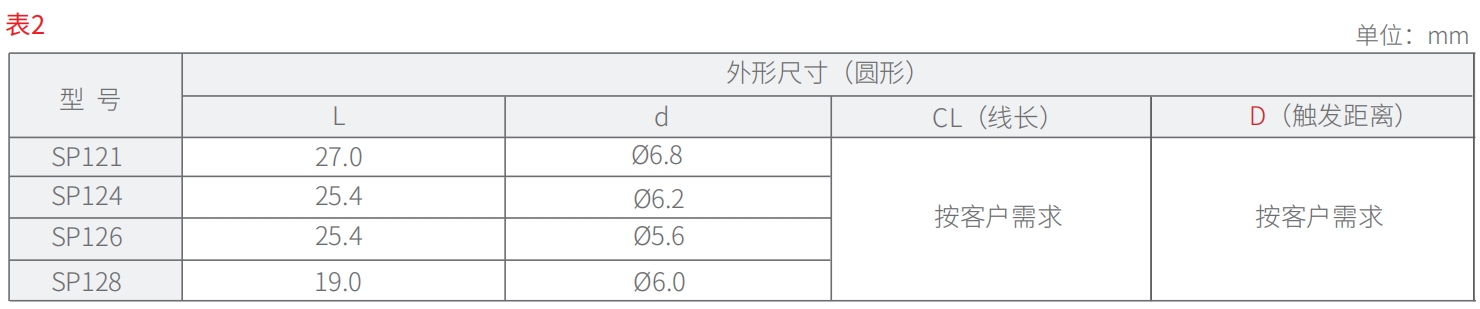

Serie di prodotti | Serie SP11 | Serie SP12 | Serie SP13 | Modello PX113 | SP119 | SP1191 | SP11G | SP11H-1 | SP11T | ||
Stile strutturale | Indipendente, retromagnetico | ||||||||||
Guidare il materiale bersaglio | Magnete o metallo ferromagnetico | ||||||||||
Modulo di contatto di output | Molla magnetica normalmente aperta, molla magnetica a lama singola e doppia corsa | ||||||||||
Potenza di commutazione massima | 10W | 70W | 5W | 100W | |||||||
Tensione massima di commutazione (CC) | 200V | 200V | 175 V | 500V | |||||||
Tensione massima di commutazione (CA) | 100V | 250V | 125V | ||||||||
Corrente massima di commutazione (CC) | 500 mA | 1000 mA | 400 mA | DC3A (24V) | |||||||
Corrente massima di commutazione (CA) | 500 mA | 1000 mA | 280 mA | ||||||||
Tensione minima di rottura | 200 V CC | 400 V CC | 200 V CC | 1000 V CC | |||||||
Corrente di carico massima | 1.0A | 1,75A | 0,5 A | 4.0A | |||||||
Impedenza massima di contatto | 300 mΩ | 300 mΩ | 300 mΩ | 1Ω | |||||||
Impedenza minima di isolamento | 106 MΩ | 106 MΩ | 106 MΩ | 106 MΩ | |||||||
Intervallo di temperatura di lavoro | -20~80℃ | -20~80℃ | -20~80℃ | -20~80℃ | |||||||
Durata di vita | 10 6 volte | 10 6 volte | 10 6 volte | 10 6 volte |

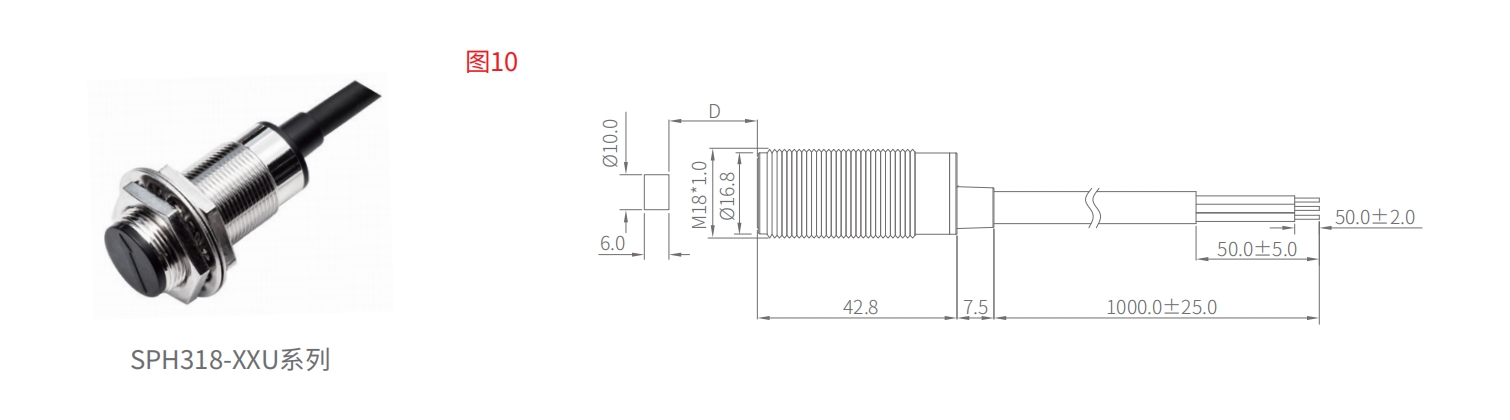

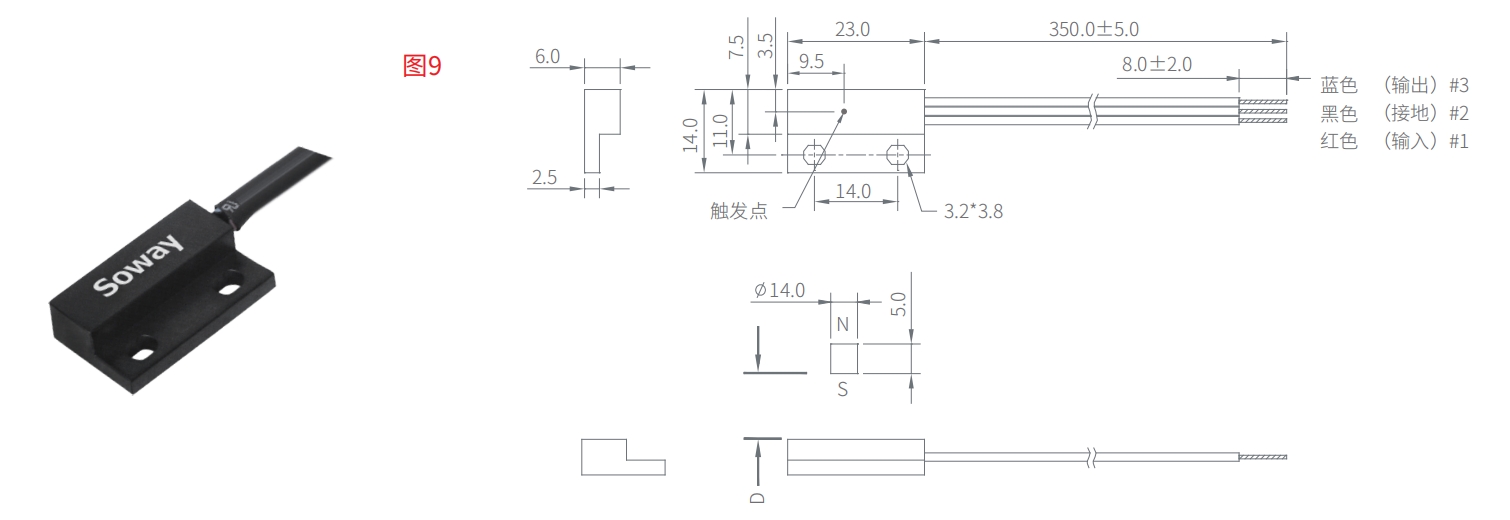

Serie di prodotti | Serie SPH1 | Serie SPH3 | SPH19 | SPH1G | SPH318 |
Stile strutturale | Indipendenza (polarità completa, unipolare, tipo latch), tipo magnetico posteriore | ||||
Guidare il materiale bersaglio | Magnete o metallo ferromagnetico | ||||
Distanza di azione | Determinato dai materiali e dalle caratteristiche che guidano l'obiettivo | ||||
Tensione di lavoro | 3V~26V | ||||
Segnale di uscita | Uscita OC | ||||
Segnale di uscita | Uscita di corrente a due fili o uscita OC a tre fili (è richiesta l'uscita di tensione da specificare) | ||||
Corrente di uscita (max) | 20 mA | ||||
Tensione di rottura in uscita | 30V | ||||
Caratteristiche di protezione Nota 3 | Protezione da inversione di potenza, protezione da cortocircuito, protezione da sovraccarico | ||||
Punto di funzionamento (max) | 150GS Nota 4 | ||||
Punto di rilascio (min) | 10GS Nota 4 | ||||
Finestra di isteresi (tip.) | 10GS Nota 4 | ||||
Frequenza di lavoro (max) | 10 kHz | ||||
Resistenza all'impatto | 500 m/s (50G) 10 volte in ciascuna delle direzioni X, Y e Z | ||||
Anti-vibrazione | 10-55 Hz (ampiezza 1,5 mm), 2 ore ciascuna nelle direzioni X, Y e Z | ||||
Grado di protezione | IP67 | ||||
Intervallo di temperatura di lavoro | -20~80℃ | -20~100℃ | -20~80℃ | ||
Durata di vita | 10 6 volte |
