Sensori angolari
Sensori angolari

I sensori della serie SAHC sono sensori di posizione angolare lineari monoblocco. I sensori utilizzano la tecnologia a effetto Hall, che sfrutta un campo magnetico generato da magneti permanenti per il funzionamento. Forniscono una variazione lineare della tensione di uscita (proporzionale alla tensione di ingresso) corrispondente all'angolo di rotazione dell'albero di ingresso.


Sensore con uscita lineare da 0° a 360°, nessuna compensazione richiesta

APPLICAZIONI
  • Operating Handle/Steering Wheel Inspection
    Operating Handle/Steering Wheel Inspection
  • Shift Position Detection
    Shift Position Detection

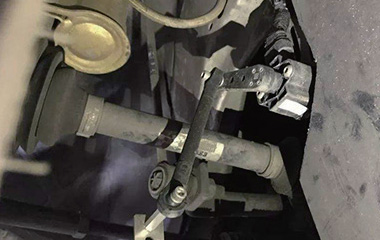

  • Vehicle Height Detection
    Vehicle Height Detection

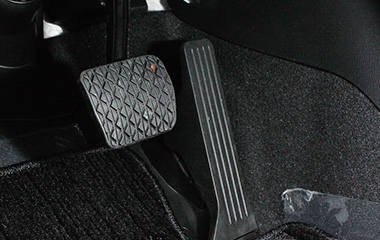

  • Gas Pedal Position Detection
    Gas Pedal Position Detection
PARAMETRI DI BASE
ModelloSerie SAHC01-120
Tensione di ingresso5,0 VCC ± 10%
Angolo di misurazione0~120°
Segnale di uscitaOpzioni di uscita analogica, PWM o SENT disponibili da 0,5 a 4,5 V. Campo di misura: da 5° a 85°. L'uscita è lineare dal 10% al 90% della tensione di ingresso.
Funzione di bloccaggio dell'uscitaDa 0° a 5°: 10% della tensione di ingresso
Da 85° a 120°: 90% della tensione di ingresso
Linearità di uscita±3%FS
Materiale dell'alloggiamentoPlastica rinforzata con fibra di vetro
Durata di servizioOltre 10 milioni di cicli completi
Grado di protezioneIP67
Resistenza alle vibrazioni1 g RMS assiale, 5 g RMS orizzontale, 8 g RMS verticale; da 20 Hz a 2 kHz
Temperatura di esercizio-40 ℃~+135 ℃
Temperatura di conservazione-40 ℃~+150 ℃
Metodo di cablaggioCablaggio di uscita finale
PARAMETRI DI BASE
DIMENSIONI
