I sensori di spostamento magnetostrittivi possono essere utilizzati sulle gru da banchina

Che cosa è Quayside Crane

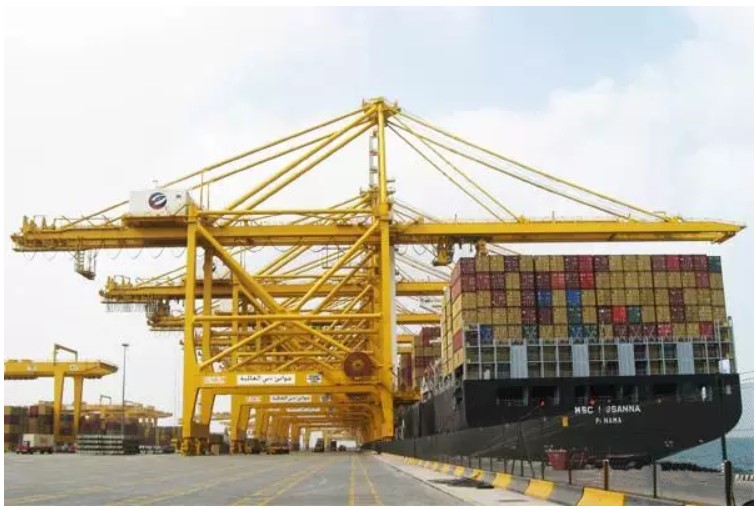

Gru da banchina: nota anche come gru da banchina per container o gru a ponte, è un dispositivo utilizzato per caricare e scaricare i container sulle navi presso le banchine dei porti.

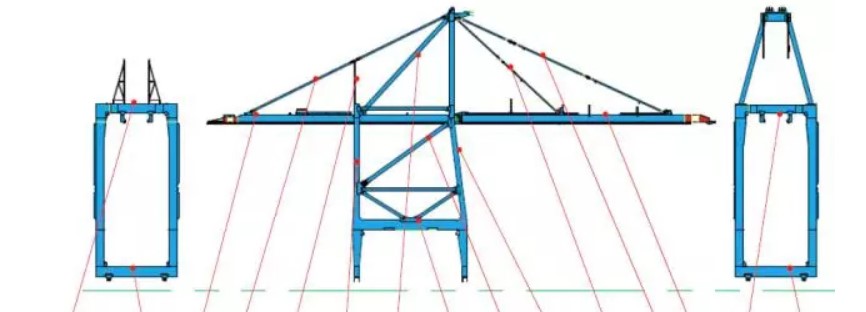

La gru da banchina è dotata di quattro meccanismi di azionamento: il meccanismo di sollevamento principale, il meccanismo di beccheggio della trave anteriore, il meccanismo di trazione del carrello e il meccanismo di marcia del carrello.

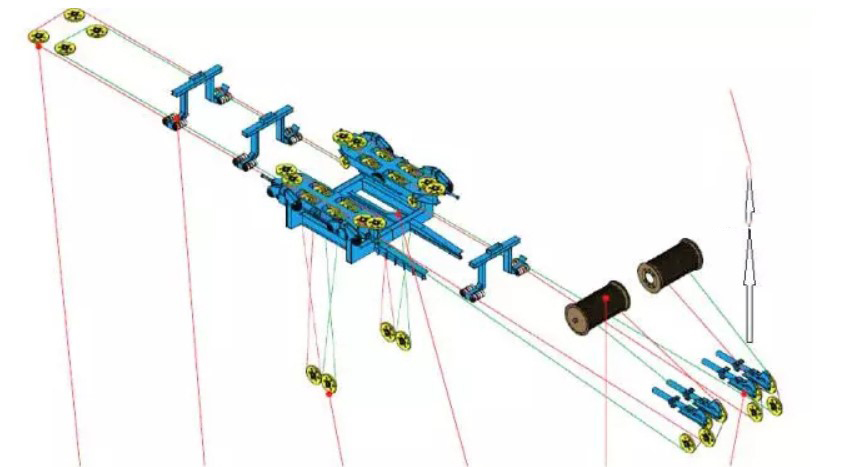

Nella struttura di sollevamento principale, un sensore di spostamento magnetostrittivo è installato nel sistema di inclinazione/anti-impiccagione nella parte posteriore della trave posteriore e le sue funzioni principali sono le seguenti:

1. Il cavo di sollevamento principale consente il posizionamento (inclinazione) e la protezione della cabina dello spreader tramite il sistema idraulico multifunzionale. L'inclinazione dello spreader si ottiene modificando la posizione del cilindro idraulico, allungando o accorciando la lunghezza del cavo per regolare l'angolo di rotazione del contenitore attorno ai tre assi di interscambio tra loro perpendicolari.

2. La funzione di protezione della cabina è quella di convertire l'energia cinetica del meccanismo di sollevamento, che ruota ad alta velocità, in energia termica e rilasciarla attraverso il sistema idraulico una volta che la cabina è completamente ferma. Ciò può prevenire il verificarsi di incidenti distruttivi, come la rottura dei cavi metallici, danni alla struttura della gru da banchina e persino il ribaltamento o il collasso.

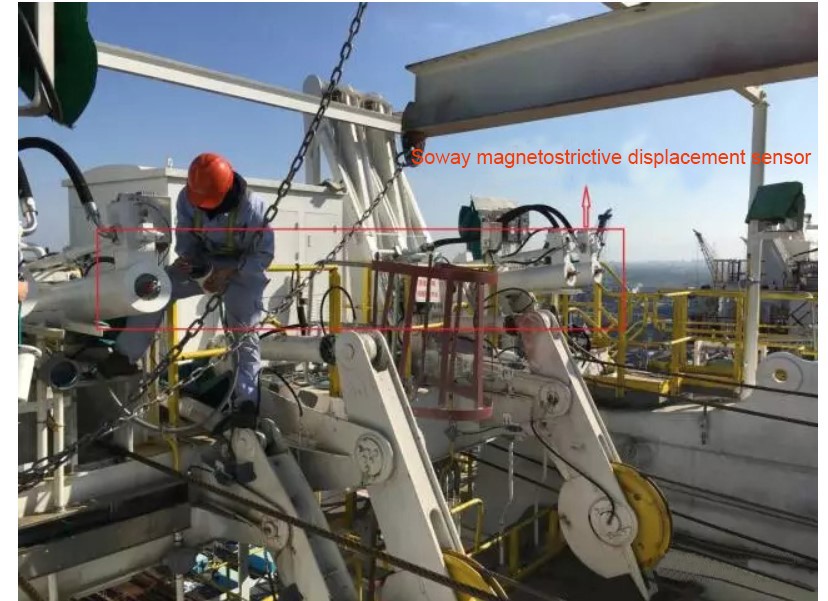

Per il sensore Soway, il sensore di spostamento generalmente installato nel cilindro idraulico ha una corsa di 1600 mm. Quando il cilindro è in posizione di lavoro minima, ciascun cilindro idraulico si estende di 800 mm. La corsa da 0 mm a 800 mm del cilindro idraulico viene utilizzata per la protezione della cabina, mentre la restante corsa da 800 a 1600 mm viene utilizzata per l'azione di inclinazione dello spreader e per la regolazione della lunghezza del cavo metallico. La posizione effettiva di installazione del sensore di spostamento Soway è la seguente:
