Il sensore di spostamento LVDT può monitorare il tunnel in tempo reale

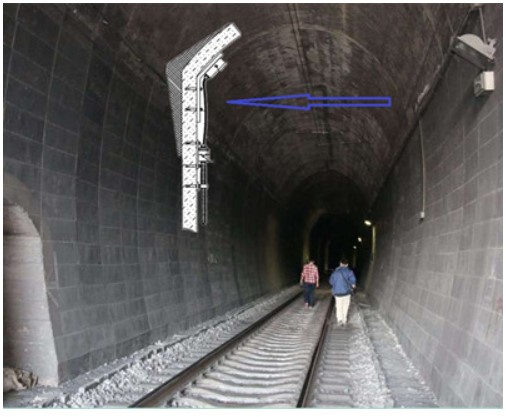

Il sistema di acquisizione e rilevamento dei dati di spostamento è in grado di monitorare la galleria in tempo reale. Lo scopo principale è prevenire crolli improvvisi della galleria, che potrebbero causare gravi perdite. Sensori specifici sono stati installati nelle aree chiave della galleria sottoposte a sollecitazioni, dove si sono verificate crepe strutturali, cedimenti, ecc., per il monitoraggio in tempo reale, l'impostazione di soglie nel sistema, l'attivazione di allarmi automatici per sovravalori e la prevenzione di eventi imprevisti da parte dei dipartimenti di gestione competenti.

Il sistema di acquisizione e rilevamento dei dati di spostamento di Soway può fornire soluzioni di sensori personalizzate per diverse strade e ponti.

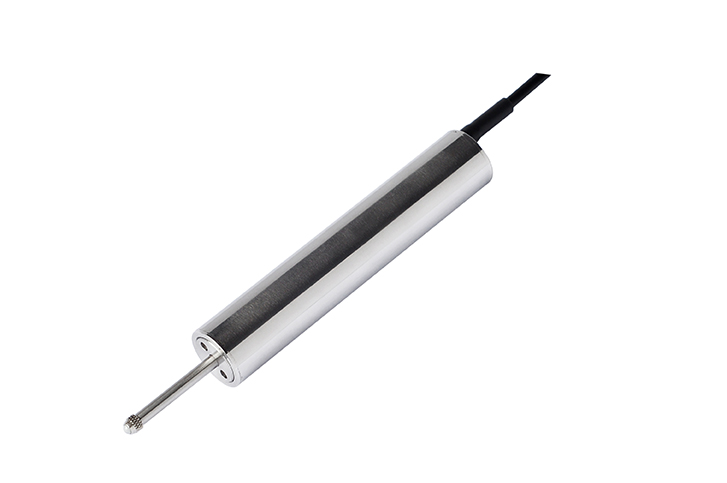

1. Soluzione del sensore di spostamento LVDT di rimbalzo

Il nucleo di ferro di rilevamento (sonda) è collegato al corpo principale del sensore. La sonda di contatto è realizzata in acciaio per utensili duro placcato antiusura o in plastica a testa piatta, e il centro è collegato a una molla. Quando l'oggetto da misurare tocca la sonda, questa si ritrae e l'entità della compressione corrisponde allo spostamento del prodotto, dalla deformazione all'oggetto da misurare. Quando l'oggetto da misurare si allontana, il nucleo rimbalza automaticamente grazie all'azione della molla.

Questo tipo di sensore viene utilizzato quando è scomodo collegare l'oggetto misurato al nucleo di ferro, ad esempio per testare la deformazione, l'espansione e l'allungamento di una macchina, lo spazio di rotolamento, lo spessore dell'oggetto, il posizionamento dell'utensile o il rilevamento della struttura di una strada o di un ponte.

2. Soluzione con sensore di spostamento LVDT diviso

Il nucleo di rilevamento è separato dal corpo del sensore, che è un cilindro cavo. Il diametro del nucleo è inferiore al diametro interno del cilindro e il nucleo può essere inserito nel cilindro cavo. Finché c'è uno spostamento relativo tra il sensore e il nucleo, il sensore è in grado di rilevarlo automaticamente. Il nucleo è senza contatto, quindi questo sensore ha una lunga durata e una risposta ad alta frequenza grazie all'assenza di attrito meccanico. Può essere utilizzato per rilevare la distanza di apparecchiature meccaniche in movimento, come punzoni, laminatoi, unità diesel, cilindri idraulici, macchine di prova, macchine per stampaggio a iniezione e rilevamento dell'apertura delle valvole.
