Applicazione del sistema di acquisizione dati di spostamento

1. Istruzioni di sistema:

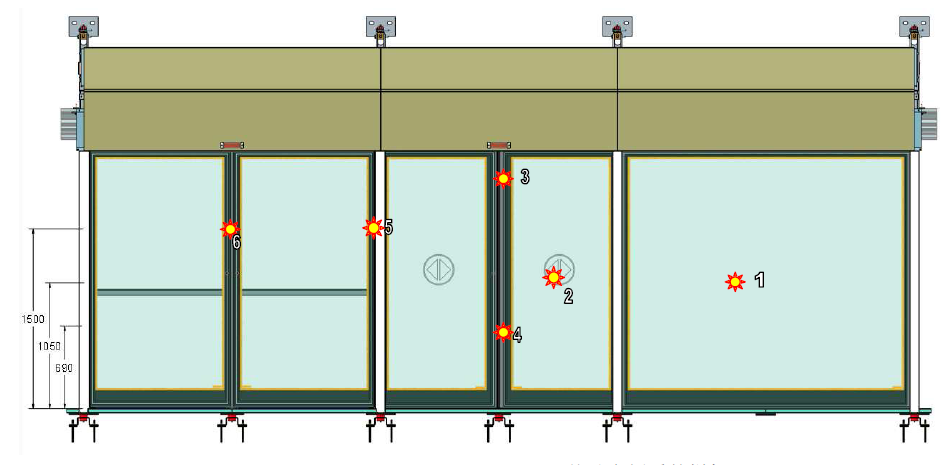

La misurazione della deformazione della porta a soffietto consiste nel testare la deformazione di una porta scorrevole, di una porta fissa, di due porte di emergenza e della loro copertura, sottoposte a simulazione di pressione del vento e carico intenso. Si veda l'immagine sottostante:

2. Apparecchiature di prova

1) LVDT: 10-18 pezzi, intervallo di corsa: 0-25 mm.

2) Staffa di supporto LVDT: 10-18 pezzi.

3) Cavo dati: 10-18 pezzi, 10 metri ciascuno. Viene utilizzato per collegare il sensore di spostamento LVDT e l'host di acquisizione del segnale.

4) Host di acquisizione del segnale: 1 pz., utilizzato per monitorare simultaneamente i segnali di spostamento del sensore a 18 canali.

5) Cavo dati: 2 pezzi, per trasmettere i dati tra l'host di acquisizione del segnale e il computer portatile, lunghi 2 metri ciascuno

Sensori LVDT (con staffa) --- host di acquisizione del segnale --- computer portatile

3. Testare l'hardware e il software

1) I 18 canali dell'host sono indipendenti e ogni canale è dotato di un indicatore di segnale. Durante il test, l'indicatore del canale corrispondente è verde, a indicare che il canale funziona normalmente; ad esempio, se è rosso, significa che il canale funziona in modo anomalo e non sono stati raccolti dati.

2) il cliente può reimpostare il canale correlato tramite interruttori hardware.

3) Il software monitora i dati di 18 canali contemporaneamente e visualizza le forme d'onda e i valori reali corrispondenti in tempo reale. L'interfaccia adotta la modalità di attivazione tramite pulsante, che si attiva dopo l'attivazione del pulsante e si interrompe quando il pulsante viene nuovamente attivato. I dati corrispondenti possono essere esportati e riprodotti.

4) La frequenza di lavoro può essere regolata da 0,1 s a 0,5 s.

5) è possibile impostare un valore allarmante.

6) ogni canale può essere reimpostato a 0 tramite software tecnico

7) Il valore in tempo reale può essere visualizzato fino a 0,001.

Osservazioni:

Si prega di tenere lontano da apparecchiature a corrente forte o da apparecchiature con forti interferenze di corrente durante l'utilizzo di questi sensori LVDT. Accendere il dispositivo e lasciarlo riscaldare per 5 minuti prima di eseguire il software per la raccolta dati.
